USAF 1951測試卡
熱度:13686 上市日期:2018.04.28
美國空軍1951年分辨力測試圖一直是世界上檢測垂直與水平分辨力的通用標準,是符合MIL-STD-150A標準的分辨力測試圖案,由美國空軍于1951年創建。
-
名稱:USAF 1951測試卡
-
品牌:愛色影(iSeetest)
-
型號:ISS-180-426D
-
尺寸:外框450x300mm
-
類別:透射式
-
價格:點擊詢價
產品說明
-
1951 USAF分辨力測試圖目前仍廣泛地應用于測試光學成像系統(如顯微鏡和相機)的分辨能力。這種圖案包括幾組由三條短線構成組合,短線的尺寸從大到小。成像系統無法辯明的最大短線組為其分辨能力極限。
-

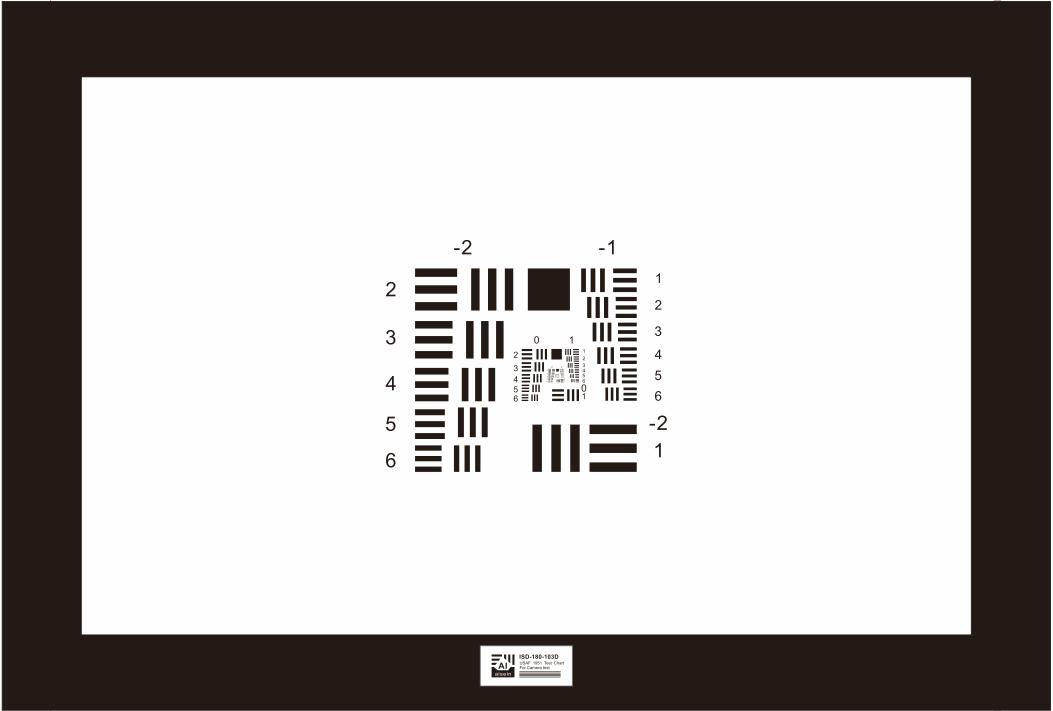

2、通常MIL-STD-150A格式包括幾層,最大圖案構成第一層,位于外圍。更小層圖案形狀不變,從外圍向中心逐步縮小。每一層兩組,每組包含6個圖元,以數字1至6編號。在同一層中,奇數組從右上角開始,其圖元從上至下按1至6排列。偶數組的第一個圖元在該層的右下角,其余圖元在左側從上至下按2至6排列。分辨力計算式為:分辨力(line-pairs/mm)=2(組序數+((圖元序數-1)/6)。

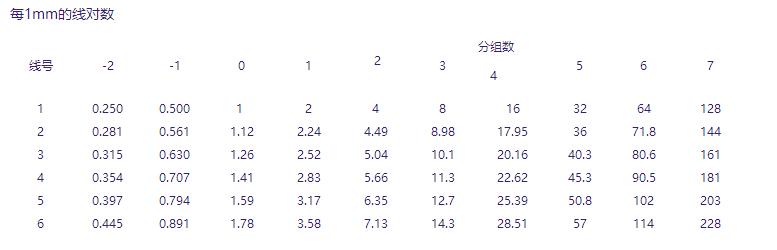

線對尺寸
