當前位置:首頁 > 產品服務 > 增強型ISO12233分辨率測試卡(4000線) - Enhanced ISO12233 Test Chart

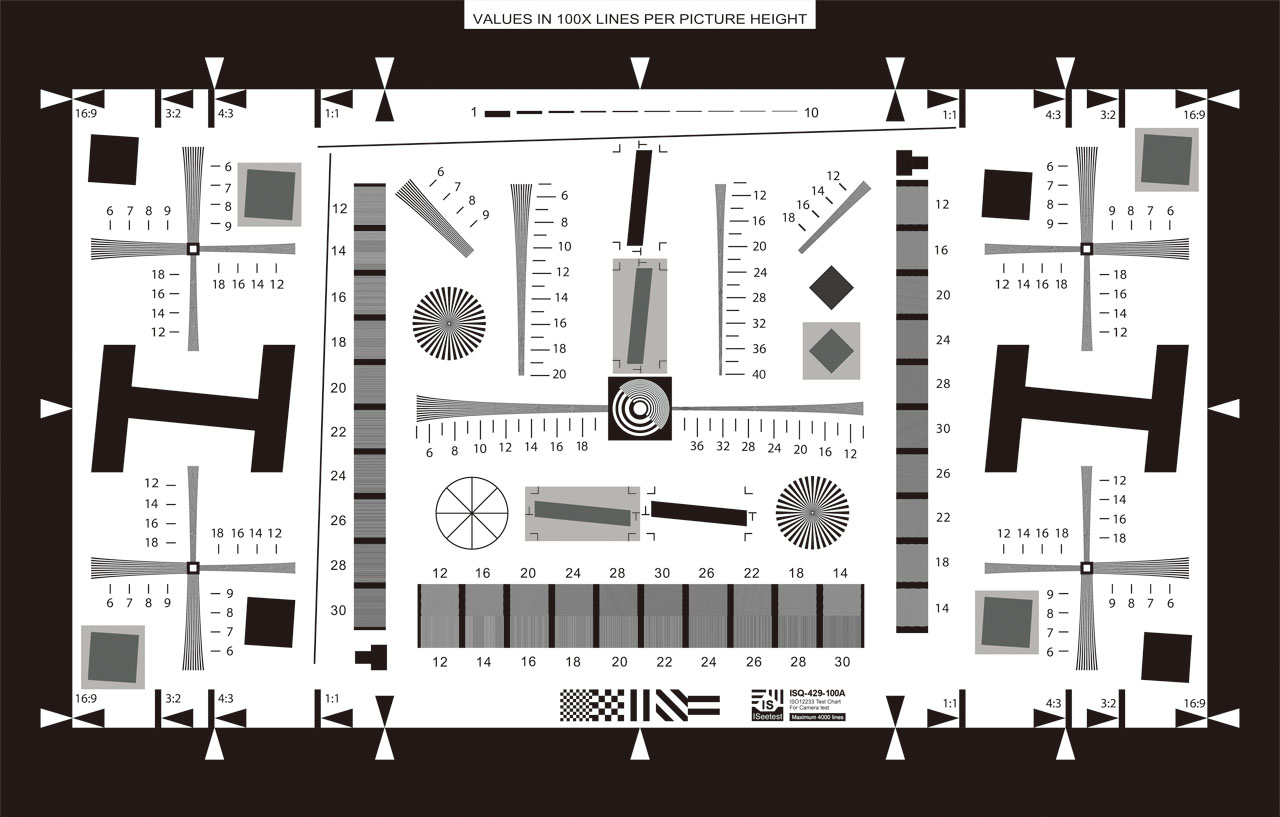

增強型ISO12233分辨率測試卡(4000線) - Enhanced ISO12233 Test Chart

熱度:28774 上市日期:2024.03.26
ISO12233分辨率測試卡(4000線)(ISO12233 Test chart)是標準測試圖卡,可以提供實際拍攝的垂直分辨率和水平分辨率等輔助測試。可用于對攝像頭清晰度的測試,主要測試項目有:MTF、SFR、TVline等。
  • 名稱:ISO12233分辨率測試卡(4000線)
  • 種類:4000線
  • 型號:0.5倍、1倍、2倍、4倍、8倍 (可定制)
  • 品牌:愛色影(iSeetest)
  • 材料:高檔相片紙(進口)
  • 價格:點擊詢價
型號說明
型號 規格 有效區域 材料
ISQ-429-050A 0.5X 178x100(mm) 高檔相片紙(進口)
ISQ-429-100A 1X 356x200(mm) 高檔相片紙(進口)
ISQ-429-200A 2X 712x400(mm) 高檔相片紙(進口)
ISQ-429-400A 4X 1424x800(mm) 高檔相片紙(進口)
ISQ-429-800A 8X 2848x1600(mm) 高檔相片紙(進口)
注:該系列所有測試卡均可對圖案和尺寸進行定制,如有需求,請直接聯系客服。
產品說明
  1. 適用范圍
    CIPA標準DC-003(2003)(以下簡稱本標準)適用于民用靜止照片數碼相機以下簡稱(DSC)。在產品目錄等中記載靜止照片的分辨率時,采用本標準規定的測量方法。
  2. 引用標準及文件
    在本標準中引用下列標準,它們將購成本標準規定的一部分。這些引用標準都適用其最新版本(含追加內容)。
    ISO12233:2000 Photography-Electronic still-picture cameras - resolutionmeasurements
    ISO7589:2002 Photography–Illuminants forsensitometry-Speccificationsfordaylight,incandescent tungsten and printer
  3. 術語及定義
    a) 分辨率resolution
    除鋸齒外,可分辨精細圖案的極限。以畫面每單位高度的條數來表示。
    b) 鋸齒aliasing
    采樣頻率小于圖像信號最高頻率的2倍時,在采樣頻率的高次諧波附近會產生帶波重疊的噪音。
  4. 測試圖表
    4.1 ISO12233分辨率測試卡
    本標準以12233為基礎,測試圖表也直接利用ISO12233用圖表。ISO圖表中包含各種樣式,本標準(視覺分辨率)主要使用其中的水平方向J1、K1;垂直方向的J2、K2;傾斜45度方向的JD、KD等樣式。
    使用ISO圖表時,不一定直接使用該圖表。也可以剪出必須的部分,并經過重新拼接排列后使用。
    4.2 ISO圖表中所記載數字的含義
    攝影時讓圖表的有效高度正好占滿畫面,圖案的數字*100即為畫面中每單位高度的條數.拍攝時不一定要讓有效高度占滿整個畫面,但此時需要進行標定.
    4.3 ISO圖表以外的圖表
    也可自己制作并使用與ISO圖表相同的圖表。此時必須滿足ISO12233中規定的如下事項。
    a) 白底部分的反射率Rmax與大面積黑色部分的反射率Rmin之比為80>Rmax>Rmin>40。
    b) 各個圖案的位置精度相對所規定位置為0.2mm(畫面高度的+-0.1%)。
    c) 線寬為+-5%。
    d) 雙曲線圖案K1、K2的最細部分(的白色部分和黑色部分)的反射率比Rmax/Rmin為18以上。但這僅為“推薦”水平(ISO12233的AnnexB)。
    也可使用透過型圖表。此時上述項目的反射率應解釋成透過率。使用透過型圖表時,用擴散光進行照明。無過是反射型還是透過型,評估用圖案必須呈中性分光特性。
  5. 拍攝條件
    5.1 照明
    光源根據ISO7589的規定,采用“日光”或“鎢絲燈”。對圖表進行充足的照明以確保相機能輸出信號。照明時要保證圖表任何部分與中央區域的照度差異位于+-10%的范圍內。要注意不要讓照明光源的光線直接進入相機鏡頭。在圖表周圍放置放射率較低的物體,以便將反射光的影響降到最低。
    5.2 取景構圖
    放置圖表時使之與相機的焦點面平行,并且使得橫向看時,水平方向的粗框與畫面水平框平行。根據12233的規定,拍攝時讓圖表的有效高度正好占滿畫面.實際上完全按照該要求拍攝有一定難度,因此也可拍攝得稍小。此時,將乘以“整個畫面的垂直的像素數/畫面中圖表的每有效高度的像素數”進行規定。
    5.3 相機條件設定的原則
    根據本標準測量分辨率時,相機參數原則實際上采用出廠時的設定。采用出廠設定以外的設定進行測量時必須注明所采用的設定。若存在根據出廠時的設定無法確定的參數時,廠商將按照相機的用戶最可能使用的設定進行側量,并注明可確定該設定的信息。
    5.4 曝光條件設定
    沒有特別設定
    5.5 對焦
    沒有特別設定
    5.6 白平衡
    相機的白平衡必須相對照明光源進行適當調節。
    5.7 變焦位置
    沒有特別設定
  6. 測量條件
    6.1用打印圖像進行的評估
    為了盡量縮小評估的離散性,以如下2點作為評估基準。
    a) 將視覺分辨率評估圖案的楔形線數發生變化)的空間頻率作為分辨率。單位以每高度的條數來表示。
    b) 觀察時請務必從低頻側開始跟蹤。
    打印頻率可設定為任意值。
    6.2 用顯示圖像進行的評估
    為了盡量縮小評估的離散性,以如下2點作為評估基準。
    a) 將視覺分辨率評估圖案的楔形線數發生變化的空間頻率作為分辨率。單位以每高度的條數來表示。
    b) 觀察時請務必從低頻側開始跟蹤。
    顯示屏觀察時的放大(變焦)倍率可設定為任意值。
  7. 標記事項
    進行分辨率標記時,不是通過說明或宣傳媒體(以下簡稱媒體)進行標記,而是按照如下規定進行。關于7.2~7.4的事項,在規格一覽、性能一覽等欄目中記載分辨率時必須進行記載。
    7.1 分辨率的數值
    僅標記利用CIPA分辨率測量方法中規定的測量方法所決定的條件下測量的分辨率。對于分辨率為600條以上的相機,最好以50條為單位進行標記。50條的根據如附件4所述。
    根據CIPA分辨率測量方法標準確定的分辨率測量方向中,有(1)水平、(2)垂直、(3)45度右上傾斜、(4)45度右下傾斜等4種方向。(45度右上傾斜/右下傾斜測量的數值有時會不同)。4種方向中最低的數值必須標記。
    若要標記其它數值,必須在近旁同時注明最低數值。
    7.2 分辨率的測量方向
    標記用多個測量方向測量的數值時,必須同時注明分辨率的測量方向。另外,為簡單起見,也可將“45度右上傾斜”標記為“右上”,將“45度右下傾斜”標記為“右下”。而且僅標記“45度右上傾斜”或“45度右下傾斜”某一方的數值也可省略為“傾斜”。
    7.3 分辨率的測量方法
    a) 原則:包括拍攝條件、測試圖表、測量方法在內,標記時也可省略為“根據CIPA標準”、“依據CIPA”或“CIPA”。
    b) 例外:與記載有分辨率的相同說明.宣傳媒體或其它媒體中已標記了根據CIPA分辨率測量方法的測量結果時,也可省略關于測量方法的標記。
    7.4 相機的條件
    將相機參數設定為出廠設定以外的設定進行測量時,要將該條件標記在分辨率標記旁邊。
  8. 標記例
    分辯率測量結果為水平1250條、垂直1200條、45度右上傾斜1150條、45度右下傾斜1100條時的標記例子如下。
    標記例1)僅記載最低數值的例子
    分辨率:1100條(依據CIPA)
    標記例2)記載最高數值和最低數值的例子
    分辨率:水平1250條、傾斜1100條(根據CIPA標準)
    標記例3)記載水平、垂直和最低數值的例子
    分辨率:水平1250條、垂直1200條、傾斜1100條(CIPA)
使用幫助

ISO12233分辨率測試卡包含了3種分辨率測試方式,如下圖所示:

  1. SFR測試
  2. MTF測試(頻率線測試)
  3. TVLine測試(楔形線測試)

SFR測試必須用軟件測試,這里就不做過多的講解;頻率線測試用肉眼觀察即可。如下圖:

我這里主要說明一下楔形線測試。

楔形線測試的優點:

  1. 非常直觀,用肉眼就可以觀察;
  2. 對測試要求相對SFR較低;
  3. 數據覆蓋面大,比頻率線測試精確;
  4. 可以用軟件輔助測試,得到更為精確的數據。

現在我來說怎么使用楔形線;

首先,我們需要強調一下ISO12233測試卡的拍攝取景區域,這個非常重要。

正確的取景應該是這樣的:

然后,我們需要選取楔形線進行分析;

選取楔形線方法是:楔形線的一端能夠區分黑白線,一端無法區分黑白線;如圖:

最后,怎么根據楔形線得出分辨率的值;

  1. 肉眼看

    如圖,我們可以看出該圖的黑白線能夠分清的部位是4.25左右;因為ISO12233測試卡的標度是100X的;所以這里得出的測試結果就是425線。
  2. iSeetest自動分析

    如下圖:

    得出的測試結果是421線。
  3. iSeetest手動分析

    看下圖,

    標好位置過后點測試;

    得出的測試結果是418線。
  4. 可以看出,三種測試值是非常相近的,但是會有一定誤差,像這樣的誤差是在允許范圍內的。
